Produkte

Unsere Produktübersicht

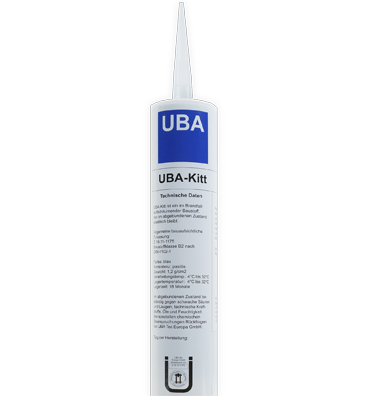

UBA-Kitt

UBA-Kitt

Der UBA-Kitt ist ein im Brandfall aufschäumender Baustoff mit sehr guten Haftungseigenschaften. Im abgebundenen Zustand ist das Material dauerelastisch.

Zum Produktblatt

  • Verarbeitungsfertig in einer Kartusche 310 ml
  • Baustoff: abZ Nr. Z-19.11-1175 von DIBt

  • Rohrdurchführung durch Kernbohrung nach den Erleichterungen der MLAR 2005
  • Rohrabschottung für Gussrohre
  • Rohrabschottungen für gedämmten Kupfer-und Edelstahlleitungen

Verwendbarkeitsnachweis – Download

Der UBA-Kitt ist verarbeitungsfertig (Kartusche). Er dient als Fügenverschleiß zwischen Rohr/Dämmung und Bauteil aufgefüllt. Eine Hautbildung erfolgt nach ca. 20 Minuten. Die durchgehende Materialabbindung ist abhängig von den Einbau- und Umgebungsbedingungen.

Während der Bauphase müssen oftmals bereits Brandschutzmaßnahmen eingehalten werden. Bei dem UBA-Kitt sind die brandschutztechnischen Eigenschaften auch im nicht abgebundenen Zustand vorhanden

  • Gussrohren bis DN 150
  • Kupfer-und Edelstahlleitungen bis d 54
  • Rohrdurchführungen nach den Erleichterungen der MLAR 2005
  • brennbare Rohrleitungen bis da 32 mm
  • Nicht brennbare Rohrleitungen bis da 160 mm

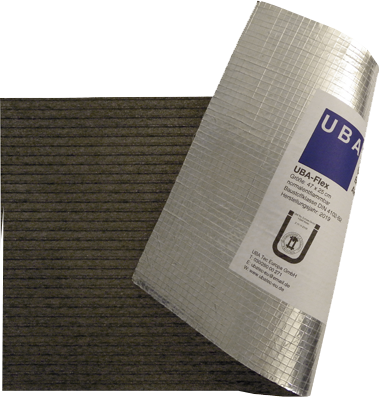

UBA-Platte

UBA-Platte


Die UBA-Platte ist eine ca. 4 mm dicke flexible Platte. Das Material besteht aus einem dauerelastischen Baustoff, der unter Hitzeeinwirkung aufschäumt. Die Platte ist einseitig alukaschiert. Die rohrzugewandte Seite ist gerippt. Die gerippte Oberfläche und das dauereleastische Material ergeben die guten Schallschutzeigenschaften.

Zum Produktblatt

  • Verarbeitungsfertig 470 x 250 mm
  • Dicke ca. 4 mm
  • Zuschnittfähig auf der Baustelle
  • Baustoff: abZ Nr. Z-19.11-1175 vom DIBt

  • Rohrabschottung R30 bis R90 für Gussrohren
  • Rohrabschottung für Gussrohren mit Kunststoffanschlussrohre – abP B-BWU03-I 17.6.1
  • Rohrabschottung für gedämmten Kupfer-und Edelstahlrohre – abZ Z-19.17-2075
  • Rohrdurchführung nach den Erleichterungen der MLAR 2005 – abZ Z-19.11-1175

Verwendbarkeitsnachweis – Download

Durch die Abdichtungs- und Brandschutzeigenschaften wird bei Gussrohren die UBA-Platte als Standardlösung im Deckendurchbruch verwendet. Die Platte wird im Deckendurchbruch um das Rohr gewickelt und mit Aluklebeband fixiert. Der angegebene Überstand von 20 mm oberhalb der Decke dient zur optischen Kontrolle der sachgerechten Ausführung.

Die UBA-Platte ist eine gerippte flexible Platte, bestehend aus einem im Brandfall aufschäumenden Baustoff. Im Brandfall entstehende, besingt durch die Bauteil-und Rohrbewegungen Öffnungen. Durch das Material der UBA-Platte, welches im Brandfall durch die Temperatur sein Volumen vergrößert, werden entstehende Öffnungen sicher verschlossen. Eine wesentliche Forderung bei allen Rohrdurchführungen wird sicher erfüllt.

Durch das dauerelastische Material ergeben sich hervorragende geprüfte schalltechnische Eigenschaften. Damit lässt sich leicht eine luft- und rauchgasdichte Rohrdurchführung herstellen (Praxisprüfungen durch Blower-Door-Verfahren). Die einfache Handhabung gewährleistet die Ausführungssicherheit.

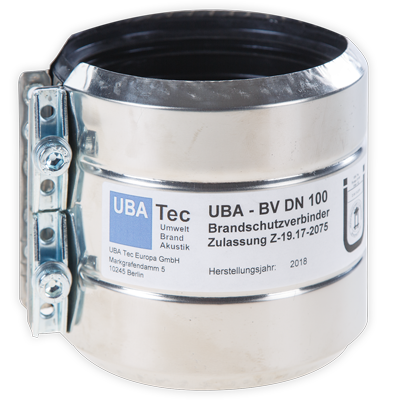

UBA-BV

UBA-BV

Der UBA-BV ist ein Rohrverbinder mit Brandschutzeigenschaften. Er kann als Verbinder bei Gussrohren (Hausentwässerung) eingesetzt werden. Die durchgehende Dichtung ist gegen mechanischen Einflüsse geschützt. Im Brandfall wird der Rohrquerschnitt verschlossen. Damit wird eine geschossweise Abschottung erreicht.

Zum Produktblatt

  • DN 50 bis DN 100
  • für Guss-Rohsysteme nach DIN EN 877
  • Verwendbarkeitsnachweis: Verbinderprüfung nach DIN EN 877 Nr. 7312356-01Z

  • Rohrabschottung R30 bis R 90 für Gussrohren mit Kunststoffrohranschluss
  • Rohrabschottung R30 bis R90 für Gussrohren

Verwendbarkeitsnachweis – Download

Der UBA-BV ist ein Rohrverbinder mit Brandschutzeigenschaften. Als Rohrverbinder geprüft und zugelassen erfüllt er alle Kriterien der DIN EN 877.

Die Lieferung erfolgt einbaufertig, inklusive Montageanleitung und Kennzeichnungsschild. Die Montage entspricht einem Regelverbinder für muffenlose Gussrohre. Die allgemeinen Befestigungsregeln der Rohrhersteller für die Montage von Gussrohren bleiben erhalten.

Für die Montage entstehen keine gesonderten Montageregeln oder wesentliche Einschränkungen der bisherigen Montagegewohnheiten. Als Regelverbinder eingesetzt entsteht kein Montagemehraufwand. Im Brandfall verschließt der UBA-BV das Rohr.


UBA-Dämm-Platte

UBA-Dämm-Platte - besteht aus UBA-Platte und UBA-W-Matte

Die UBA-Dämm-Platte ist eine ca. 14 mm dicke flexible Platte, bestehend aus der UBA-W9-Matte und der UBA-Platte. Unter Hitzeeinwirkung schäumt der elastische Baustoff der UBA-Platte auf und verschließt sicher alle durch Bauteilbewegungen entstehenden Öffnungen. Eine weiterführende Dämmung Dicke 4 mm, Höhe 300 mm (UBA-W4-Matte) komplettiert die Abschottung. Weitere Dämmungen können frei gewählt werden.

Zum Produktblatt

  • H= 250 mm L= 470 mm
  • Zuschnitte für Dimensionen
  • Verwendbarkeitsnachweise: abP P-2005-6-2460-03 (Baustoff UBA-W9-Matte) sowie abZ Z-19.11-1175 (Baustoff UBA-Platte)

  • Rohrabschottung R30 bis R90 für Kupferrohre, Edelstahlrohre, Stahlrohre.

Verwendbarkeitsnachweis – Download

Die UBA-Dämm-Platte besteht aus der UBA-W9-Matte und der UBA-Platte. Im Deckenbereich eingesetzt werden Kupfer- , Edelstahl- und Stahlleitungen abgeschottet.

Der Abstand zu den anderen Gussrohren (UBA-Rohrabschottungen abP) beträgt 20 mm. Eine weiterführende Dämmung mit der UBA-W4-Matte ist in Höhe von 300 mm komplettiert die Abschottung. Weitere Dämmstoffe können frei gewählt werden.

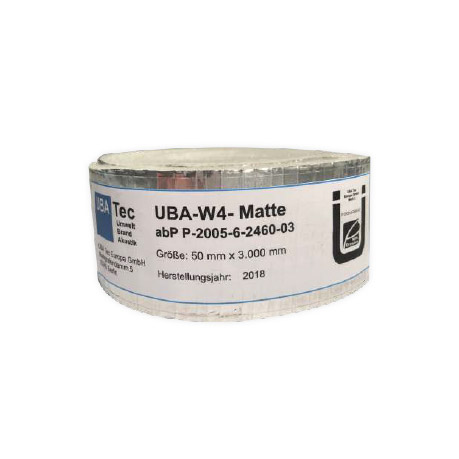

UBA-W-Matte

UBA-W-Matte

Die UBA-W4/W9-Matten sind Glasnadelmatten mit Aluminiumkaschierung. Die UBA-W9-Matte kann auch für den Schallschutzbereich eingesetzt werden. Die besonders starke Aluminiumfolie und die geringen Dämmstoffdicken erleichtern die Handhabung (Wärmeleitfähigkeit λ = 0, 035 W/mk).

Zum Produktblatt

  • UBA-W4-Matte Stärke 4 mm
  • UBA-W9-Matte Stärke 9 mm
  • Rollenware H= 300 mm
  • Zuschnitte für Dimensionen
  • Baustoff: Baustoffklasse B2
  • Baustoff: abP P-2005-6-2460-03

  • Weiterführende Dämmung oberhalb der Decke für die Abschottung von Rohrleitungen. Die Aluminiumkaschierung ist besonders stabil für eine sichere Verarbeitung.
  • Rohrabschottung R30 bis R90 für Kupferrohre, Edelstahlrohre, Stahlrohre
  • Rohrabschottung R30 bis R90 für Gussrohre
  • Rohrabschottung R30 bis R90 für Gussrohre mit Kunststoffrohranschluss

Verwendbarkeitsnachweis – Download

Die UBA-W-Matten werden in Dicken von 4 mm und 9 mm angewendet. Bei den meisten Rohrdurchführungen von Gussrohr ist keine weiterführende Dämmung notwendig.

Wird eine weiterführende Dämmung durch den Verwendbarkeitsnachweis gefordert ist eine UBA-W-Matte über der Decke in einer Höhe von 300 mm um das Rohr zu wickeln und mit Aluklebeband zu fixieren.

Bei einigen speziellen Anwendungen oder bei größeren Dimensionen kommt die UBA-W9-Matte zur Anwendung. Fixiert wird die UBA-W-Matte mit Aluklebeband.
