UBA-Platte


Produktbeschreibung

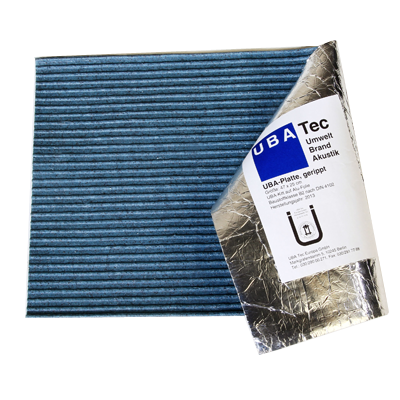

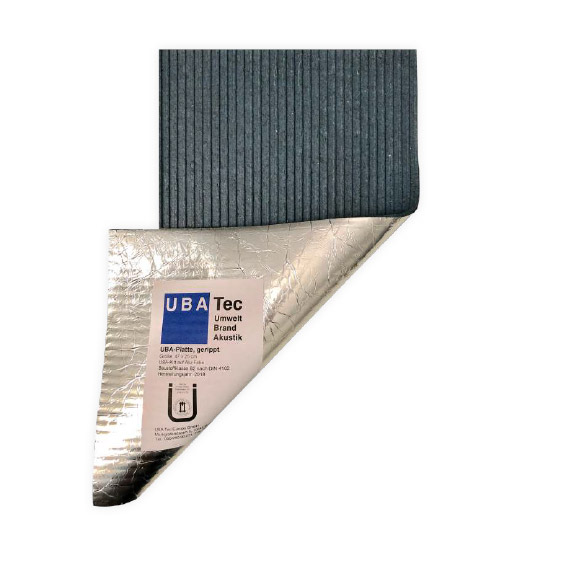

Die UBA-Platte ist eine ca. 4 mm dicke flexible alukaschierte Matte, bestehend aus einem im Brandfall aufschäumender Baustoff mit einer allgemeinen bauaufsichtlichen Zulassung. Sie wird im Wand-/Deckenbereich um die Rohrleitung gewickelt.

UBA-Platte, geripptEinsatz

Rohrabschottung R30 bis R90 für Gussrohr mit Anschluss von Kunststoffrohr nach abZ Nr. Z-19.17-2075 vom DIBt Berlin
Ÿ▪ Gussrohr DN 50 bis DN 100 durch Decken
Ÿ▪ Deckenstärke ≥ 180 mm

Rohrabschottung R30 bis R90 für Gussrohr nach abP Nr. B-BWU03 17.6.1
▪ Gussrohr DN 70 bis DN 125 durch Decken
Ÿ▪ Deckenstärke ≥ 150 mm

Rohrdurchführungen nach den Erleichterungen der MLAR 2005 durch F90 Decken/Wände
▪ elektrische Leitungen (Einzelleitung)
Ÿ▪ nichtbrennbare Rohre bis Aussendurchmesser ≤ 160 mm
Ÿ▪ brennbare Rohre bis Aussendurchmesser ≤ 32 mm
Ÿ▪ Wand-/Deckenstärke ≥ 80 mm

Detaillierte Angaben enthalten die Verwendbarkeitsnachweise.


Abmessung

  • Größe: 47 x 25 cm
  • Dicke: ca. 4 mm
  • Zuschnittfertig
  • 1 VPE = 25 Stück


Information

Baustoffzulassung: abZ Nr. Z-19.11-1175 vom DIBt
